STA613系列精密電流互感器

2010-11-05



STA613系列精密電流互感器

STA613系列精密電流互感器

STA613系列精密電流互感器

STA613系列精密電流互感器

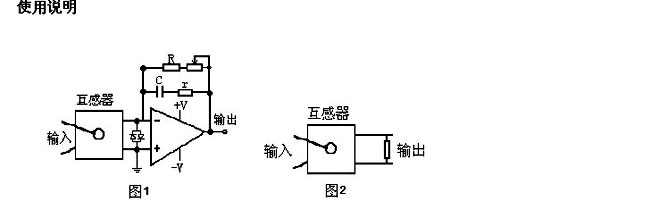

圖1:電容C及電阻R是用來補償相移的。如果通過軟件補償或不需要補償相移的場合,電容C及電阻R可以不接。圖中運算放大器為OP07系列,運算放大器的電源電壓通常取±15V或±12V。圖中反饋電阻R要求溫度系數優于25ppm,如果您的AD轉換是低電壓輸入,互感器可以不接運放直接并電阻,但采樣電壓不得大于1V有效值,輸出電壓=輸出I*Rr ,另外可調電阻進行微調,以達到輸出電壓的精度。如果需要補償角差,則需要確定補償電容C及電阻r的值。由于電容C微調時很不方便,所以需要微調電阻r,C為(CBB) 系列電容。圖2:通過電阻直接取樣,使用簡單方便。
